POOL TOTAL HelioPool Solar-Set Bis 25 M² Wasseroberfläche

Eigenschaften

• Länge: 350.0
• Breite: 110.0
• Material: Verbundwerkstoff
• Farbe: Schwarz
• Form: Rechteckig
• Ursprung: Hergestellt in Deutschland

POOL Total HelioPool Solarabsorber-Set 25

Für direkte solare Schwimmbadwassererwärmung im Durchlaufprinzip – 100% Made in Germany

Das System ist ausgelegt für abgedeckte Becken bis 25 m² Wasseroberfläche (Rundbecken bis max. Ø 5,50 m oder Rechteck-/Oval- u. Achtform-Becken 7,00 x 3,50 m)

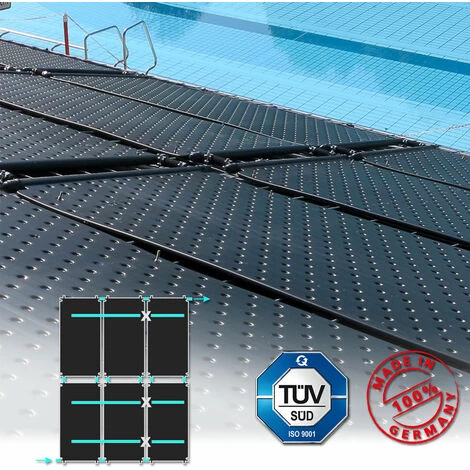

Das Set besteht aus: 6 Stück HelioPool Schwimmbadabsorber und Montagezubehör für die Installation von 6 Absorbern, in 2 Reihen übereinander, mit je 3 Absorbern senkrecht nebeneinander.

Lieferumfang

• 6x HelioPool-Absorber (1135004070)

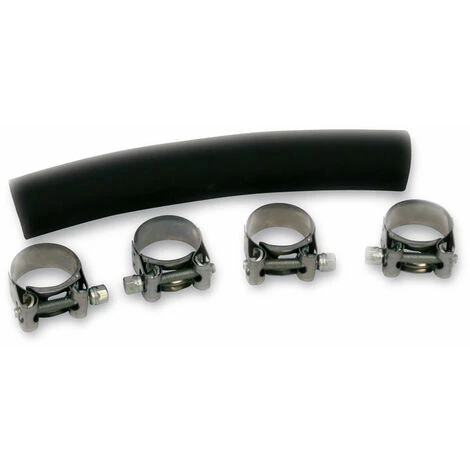

• 3x HelioPool-Verbindungsset 40 mm (1135004071)
• 3x HelioPool-Verbindungsset 25 mm (1135004073)
• 3x HelioPool-Montagschiene lang (1115010527)
• 3x HelioPool-Montagschiene kurz (1115010528)
• 3x HelioPool-Verbinder für Montageschiene (1115010544)

Die HelioPool-Absorber-Technik

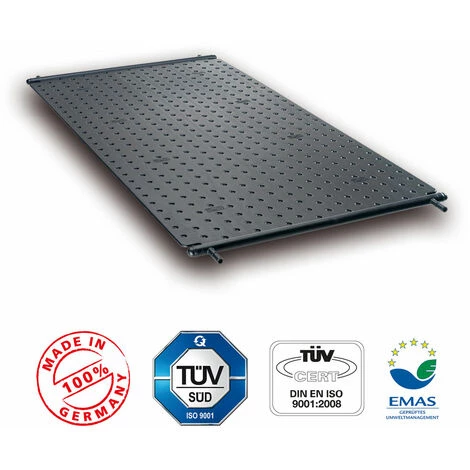

Der HelioPool-Absorber, gefertigt aus PEHD in der Farbe schwarz, dient vorwiegend der direkten solaren Erwärmung von Schwimmbadwasser im Durchlaufprinzip. Jeder Absorber besitzt 8 Anschlüsse (4 Stück mit Ø 25 mm und 4 Stück mit Ø 40 mm), die je nach Anschlussart variabel belegt werden können, somit ist nur eine Ausführung notwendig.

Einzigartig

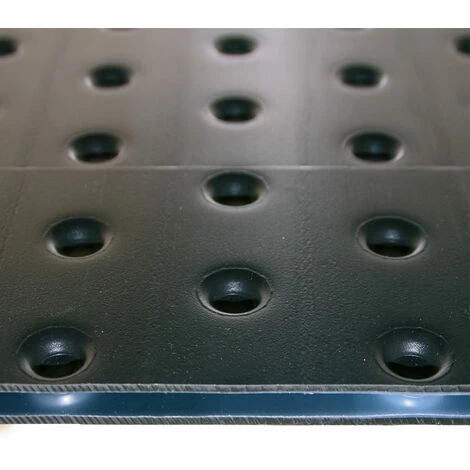

Das bei der Fertigung angewandte CoEx-Verfahren bewirkt einen doppelschichtigen Materialaufbau des Absorbers mit verschiedenen Werkstoffeigenschaften. Dadurch wird die hohe Stabilität und Witterungsbeständigkeit, sowie die dauerhafte UV-Resistenz gewährleistet und so die Langlebigkeit des Schwimmbadabsorbers HelioPool garantiert. Das Material ist begehbar und in Kombination mit Frostschutzmittel (optional erhältlich) frostsicher (ohne Einsatz von Frostschutzmittel ist das HelioPool-System bei Frostgefahr zu entleeren).

Energieeffizient

Der Einsatz des Schwimmbad-Absorbers HelioPool ermöglicht deutliche Einsparungen und hat sich bereits in öffentlichen Schwimmbädern bewährt gemacht.

Technische Spezifikationen

• Material: UV-resistentes PEHD (schwarz) im CoEx-Verfahren
• Medium: Schwimmbadwasser
• Montageart: horizontal oder vertikal
• Abmessungen (L x B x H): 2000 x 1100 x 25 mm
• Bruttofläche: 2,22 m²
• Gewicht: 14 kg
• Füllmenge: 16 l
• Durchflussmenge: 120 – 180 l/h x m²

Horizontale und vertikale Montage möglich

Kostensparend. Flexibel. Effizient.

• optimale Absorbergröße: 2,22 m²
• durch einen größeren Wasserinhalt (8 l/m²) wird ein höherer Wirkungsgrad als bei anderen Anbietern gewährleistet

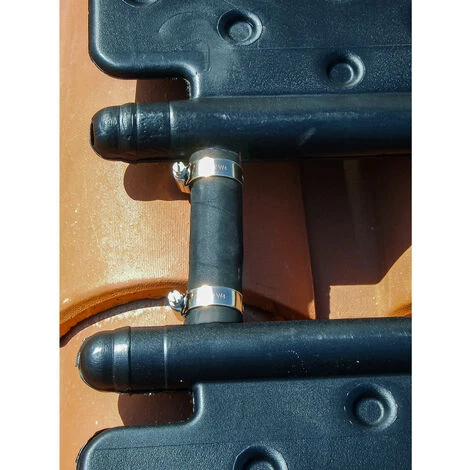

• einfache Verbindung durch robusten Anschlussschlauch
• Anschlüsse: 8 (4 Stück mit Ø 25 mm und 4 Stück mit Ø 40 mm)
• es wird nur ein Absorbertyp für alle Montageanwendungen benötigt
• Montagemöglichkeiten: horizontale und vertikale Montage möglich
• geringer Druckverlust durch spezielle Absorber-konstruktion
• direkte solare Erwärmung von Schwimmbadwasser im Durchlaufprinzip – kein weiterer Wärmetauscher nötig

Einsatzmöglichkeiten in HelioPool Solar-Heizungs-Systemen

Die HelioPool Solar-Absorber sind der zentrale Bestandteil des Solar-Heizungs-Systems und eignen sich bestens für den Einsatz in unterschiedlichen System-Konfigurationen. Mit optionalen System-Komponenten wie z.B. die Solarregelung SW oder das 3-Wege-Umschaltventil ist so eine Auslegung der Anlage für alle gängigen Bedürfnisse und Ansprüche möglich.

Betrieb mit eigener Pumpe und Solarregelung SW, Verrohrung unabhängig vom Filterkreislauf

Diese Variante wird gewählt, wenn die Verrohrung der Filteranlage schlecht zugänglich ist. Heirbei wird durch ein Tauchrohr das Wasser aus dem Schwimmbad gesaugt, durch den HelioPool-Absorber gepumpt und das erwärmte Wasser dann wieder ins Schwimmbecken zurückgeführt. Durch die Solarregelung SW wird sichergestellt, dass die Pumpe nur bei ausreichendem solaren Ertrag läuft. Abhängig von den baulichen Gegebenheiten kann der Einsatz eines Rückschlagventils notwendig sein.

Betrieb mit eigener Pumpe und über 3-Wege-Umschaltventil in Kombination mit der Solarregelung SW

Die Anschlussvariante kann in der Regel gewählt werden, wenn die Absorber weniger als 6 m über der Wasserfläche montiert werden. In die Druckleitung hinter der Filteranlage wird ein 3-Wege-Umschaltventil eingebaut, das mittels des Solarregelers SW angesteuert wird. Sobald die Absorbertemperatur höher ist, als die Schwimmbadwassertemperatur, wird der Filterstrom durch die Absorber gepumpt. Das erwärmte Wasser fließt über ein T-Stück zurück in den Filter-kreislauf. Abhängig von den baulichen Gegebenheiten kann der Einsatz eines Rückschlagventils notwendig sein.

Betrieb mit eigener Pumpe und Solarregelung SW in den Filterkreislauf integriert

In einigen Fällen ist die Installation einer separaten Pumpe für die Solarheizung sinnvoll, oder sogar notwendig, z.B. wenn die Förderhöhe vom Wasserspiegel zum Absorberfeld mehr als 6 m beträgt. Das Wasser wird dann über ein T-Stück vor der Filteranlage abgezweigt und mit der Zusatzpumpe durch die Absorber gepumpt. Diese Pumpe wird von der Solarregelung SW geschaltet, sodass gewährleistet ist, dass die Pumpe nur bei ausreichendem Ertrag läuft. Filter- und Solarpumpe sind unabhängig voneinander geregelt. Abhängig von den baulichen Gegebenheiten kann der Einsatz eines Rückschlagventils notwendig sein.

 HINWEIS!  Im Lieferumfang sind nur die Absorber mit Montagezubhör für die senkrechte Montage enthalten. Weitere Montage- und Zubehörprodukte sowie die Verrohrung und Steuerung sind separat erhältlich. Hier finden Sie eine Hilfe für die Zussammenstellung der bebötigten Komponenten.
