Pahlen Wärmetauscher HI-TEMP 34.000 Kcal/h = 40 KW

Eigenschaften

• Gewicht: 0.0
• Leistung: 40000.0
• Material: Kunststoff
• Farbe: Blau
• Innen/außen: Innen

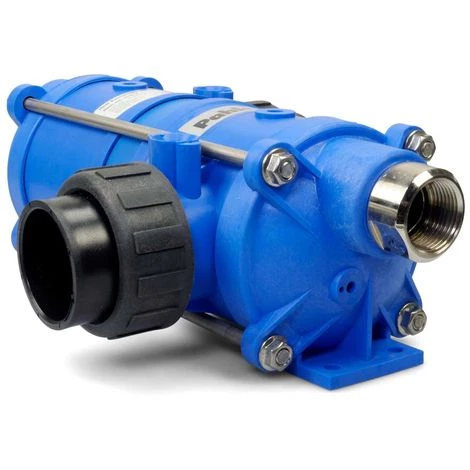

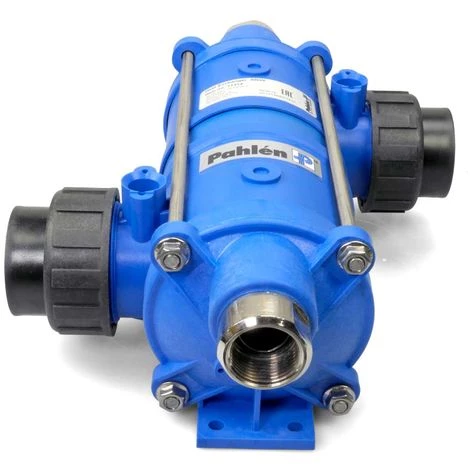

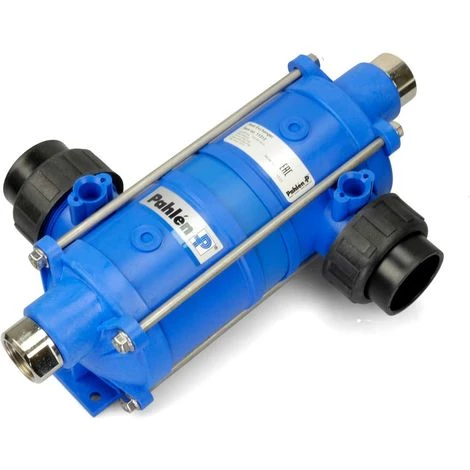

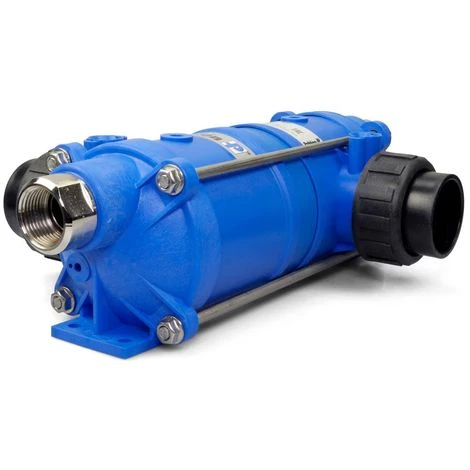

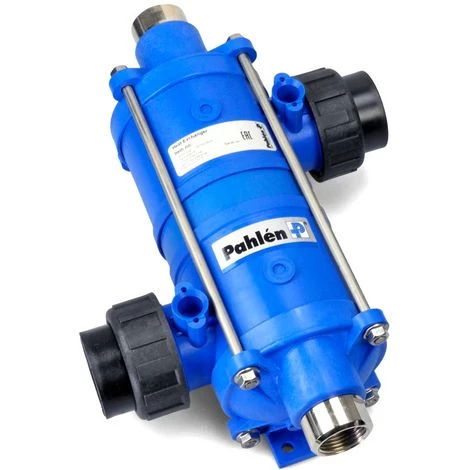

Pahlen Spiralwärmetauscher Hi-Temp 40 kW

Hi-Temp Schwimmbad Wärmetauscher mit niedrigem Druckabfall und hoher Wärmeleistung zum Erwärmen von Schwimmbadwasser, bei besonders kompakter und stabiler Bauweise.

Die Sekundärseite (Schwimmbadwasser) besteht aus glasfaserverstärktem Kunststoff, die Primärseite (heisses Wasser aus Wärmequelle) aus säurebeständigem Incoly-Edelstahl, ähnlich mit V4A Edelstahl.

Für Salzwasser-Schwimmbecken ist dieser Wärmetauscher nicht geeignet!

• Leistung: 34.000 kcal/h = 40 kW bei 90°C Vorlauf-/60° Rücklauftemperatur
• Material:
  Gehäuse aus Thermoplastik, Farbe: blau
  Spirale (Wellenschlauch) aus Incoloy Edelstahl
• innenliegender Wellenschlauch
• Höchstdruck: Primär (heizungsseitig) 5 bar
• Höchstdruck: Sekundär (schwimmbadseitig) 4 bar
• inklusive Halterung
• Anschluss beckenseitig: Verschraubung Klebemuffe d 50 mm
  Anschluss heizungsseitig: 1“ Zoll Innengewinde

Bitte beachten
Die Installation sollte durch einen Heizungsbauer erfolgen.

Wird der Wärmetauscher oberhalb des Wasserspiegels installiert, sollen die Rohre in einer Schlinge gelegt werden, um zu vermeiden, dass der Wärmetauscher selbstdrainiert werden kann.
Der Wärmetauscher darf nicht abgedeckt werden und nicht an einer brennbaren Oberfläche angebracht werden.
Um Korrosion zu vermeiden, muss die Zugabe von Chlor, Säuren oder ähnlichen chemischen Zusätzen hinter dem Wärmetauscher erfolgen.
Falls die Poolzirkulation aufhört oder abgestellt wird, muss auch die Umwälzpumpe abgeschaltet werden.
Bei Frostgefahr, oder wenn der Pool im Winter oder mehr als 1 Monat geschlossen wird, muss das Wasser vollkommen aus dem Wärmetauscher abgelassen werden.

ACHTUNG!
Die primären Anschlüsse (A) des Wärmetauschers besitzen eine Dichtfunktion.
Beim Anschluss oder Entfernen vom Primärkreis dürfen diese Anschlüsse nur als Gegenkraft dienen und nicht aus ihrer Lage gebracht werden!

Die folgende Grenzwerte dürfen nicht überschritten werden:

• Chlorgehalt: max 3 mg/l (ppm)
• Chloridgehalt: max 250 mg/l
• pH-Wert: 7,2 – 7,6
• Alkalinität: 60 – 120 mg/l (ppm)
• Kalziumhärte: 100 – 300 mg/l (ppm)
• Höchsttemperatur: 100°C
• Höchstdruck: Primär 5 bar, Sekundär 4 bar
